Bodenmarkierungen: Kennzeichnung von Verkehrswegen im Betriebsgelände
Verkehrswege bilden zentrale Verbindungselemente zwischen Produktion, Lager, Logistik und Verwaltung. Falsch gestaltet oder unzureichend gekennzeichnet können sie schnell zu Unfällen führen oder Engpässe im Betriebsablauf verursachen.
Wir zeigen Ihnen, welche Pflichten und Vorschriften Betriebe bzgl. der Verkehrswegekennzeichnung am Boden beachten müssen und wie Farbcodes systematisch genutzt werden sollten. Außerdem werfen wir einen Blick darauf, wie diese Kennzeichnungen in der Praxis richtig geplant und umgesetzt werden.
|
Bodenmarkierung von Verkehrswegen – die wichtigsten Fakten:
|

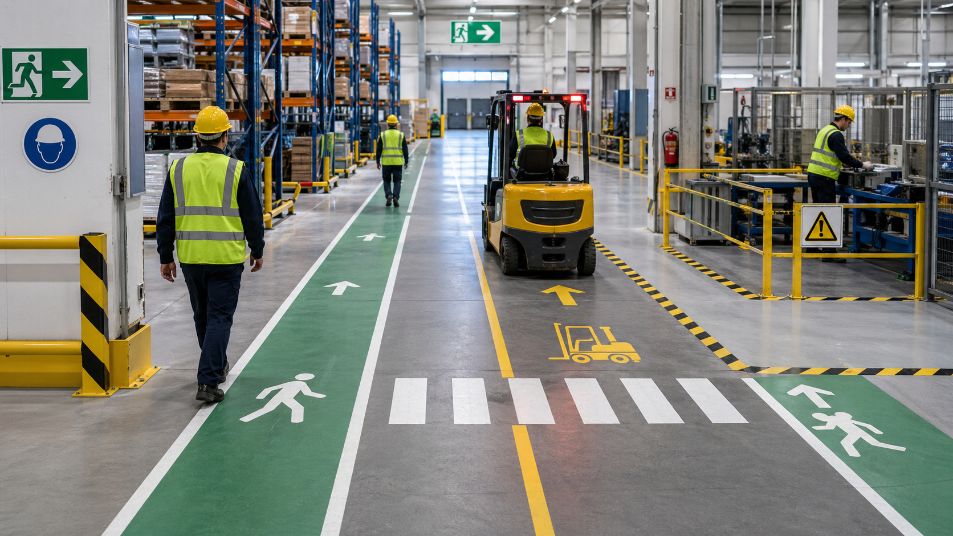

Pflichten und Vorschriften – Was Gesetz und Regelwerke fordern
Ausgangspunkt bildet das Arbeitsschutzgesetz (ArbSchG), das Arbeitgeber dazu verpflichtet, alle erforderlichen Maßnahmen zum Schutz der Sicherheit und Gesundheit ihrer Beschäftigten zu treffen. Dazu gehört auch die Gestaltung von Arbeitsstätten und Verkehrswegen, damit Gefahren wie Zusammenstöße, Stolperunfälle oder Blockaden von Fluchtwegen vermieden werden.
Die konkrete Umsetzung dieser Pflichten regelt die Arbeitsstättenverordnung (ArbStättV). Hier ist u.a. geregelt, dass Arbeitsstätten so eingerichtet und betrieben werden müssen, dass Arbeits-, Verkehrs- und Fluchtwege sicher, ausreichend bemessen und frei von Hindernissen sind. Wo Gefahren nicht vollständig beseitigt werden können, ist eine geeignete Sicherheits- und Gesundheitsschutzkennzeichnung, z.B. durch Bodenmarkierungen, erforderlich.
Konkretisierung in den ASR
Die Technischen Regeln für Arbeitsstätten (ASR) konkretisieren die ArbStättV, wobei für die Kennzeichnung von Verkehrswegen folgende Vorschriften relevant sind:
- ASR A1.3 „Sicherheits- und Gesundheitsschutzkennzeichnung“:
Hier ist festgelegt, wann Verkehrswege, Fahrwegsbegrenzungen, Hindernisse und Gefahrenstellen gekennzeichnet werden müssen. Insbesondere werden die Farben Gelbschwarz und Rotweiß für Hindernisse und Gefahrstellen definiert sowie Anforderungen an Kontrast, Breite und dauerhafte Sichtbarkeit formuliert.
- ASR A1.8 „Verkehrswege“:
Diese Regel beschreibt, wie Verkehrswege in Arbeits- und Lagerräumen sicher eingerichtet werden müssen – mit ausreichenden Breiten, freien Flächen und klaren Abgrenzungen gegenüber anderen Bereichen. Hier wird auch auf die Trennung von Personen und Fahrzeugverkehr und die Notwendigkeit von Markierungen verwiesen, etwa wenn Verkehrswege von anderen Flächen nicht ausreichend erkennbar sind.
- ASR3 „Fluchtwege und Notausgänge“:
Sie legt fest, dass Flucht und Rettungswege stets eindeutig erkennbar sind und frei von Hindernissen bleiben müssen. In vielen Betrieben wird diese Forderung durch kombinierte Kennzeichnungen – z.B. Schilder, optische Markierungen und Bodenlinien – umgesetzt.
Farbcodes der Bodenmarkierungen im Betriebsgelände – Was bedeuten die Farben?
Die wichtigste Grundlage für Farbcodes bildet die ASR A1.3 „Sicherheits- und Gesundheitsschutzkennzeichnung“. Demnach sind folgende Farbkombinationen für Sicherheits- und Gefahrenkennzeichnungen am Boden maßgeblich:
| Gelb-Schwarz |
Wird für dauerhafte Hindernisse und Gefahrstellen verwendet – immer dort, wo bauliche Elemente oder Anlagen dauerhaft bestehen und Unfallquellen bilden können. Beispiele:
Die Markierungen sind in der Regel als Streifen mit gleichmäßiger Breite (ca. 45° Winkel) angebracht, um im Blickfeld sofort aufzufallen. |
| Rot-Weiß |
Kennzeichnet zeitlich begrenzte Hindernisse oder Gefahrenbereiche. Beispiele:
Rot‑weiß signalisiert, dass der Bereich nicht zum normalen Verkehrsfluss gehört und dass Vorsicht oder besondere Regeln gelten. |
Diese beiden Farbkombinationen sind quasi „verbindlich reserviert“ für Sicherheits- und Gefahrenkennzeichnung. Sie sollten daher für andere Zwecke wie reine Organisations- oder Lagerkennzeichnung nicht verwendet werden, um Verwechslungen zu vermeiden.
Praxisrelevante Farben für organisatorische Kennzeichnungen
Für viele andere Bodenmarkierungen (für die reine Organisation von Material- und Lagerzonen) gibt es keinen konkreten Farbvorschriften, sondern „anerkannte Praxis“ bzw. Empfehlungen.
Typische Zuordnungen, die sich aus Praxisleitfäden und ASR-Bezug ableiten, sind z.B.:
- Gelb: Fahr und Gehwege für Personen und/oder Flurförderzeuge
- Weiß: neutrale Verkehrswege, Maschinenstellflächen
- Rot: Sperrlager, Ausschuss, gesperrte Flächen
- Grün: freigegebene Ware, sichere Bereiche
Auch wenn es hierfür keine verbindlichen Vorschriften zur Farbwahl gibt, so müssen Sie als Arbeitgeber immer gewährleisten, dass die Kennzeichnung verständlich, einheitlich und nicht irreführend ist. Sie sollten die Farben für die Bodenkennzeichnungen für Anwendungen außerhalb von Sicherheitsbereichen verbindlich definieren und diese Zuordnung überall im Betrieb konsequent gleich anwenden.
Wichtig ist zudem, die Kennzeichnung der einzelnen Bereiche mit Farben detailliert in die regelmäßige jährliche Unterweisung der Mitarbeitenden aufzunehmen.

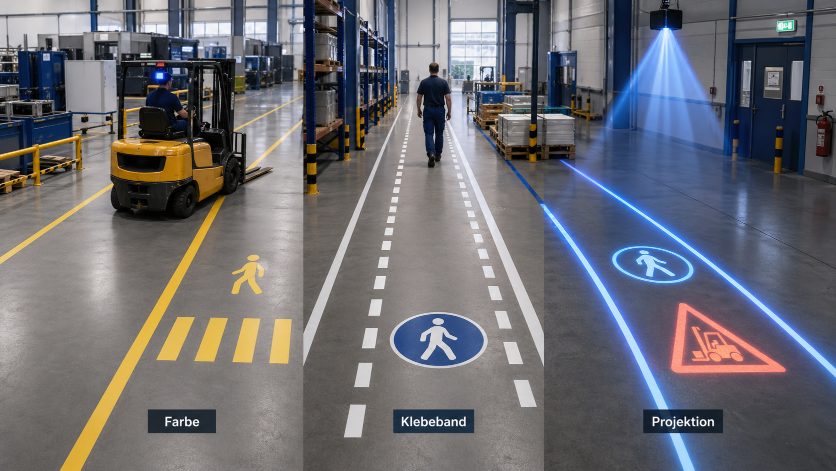

Praktische Umsetzung der Markierung: Farbe, Klebeband oder Projektion
Je nach Anforderung, Nutzungsdauer und Bodenbeschaffenheit stehen verschiedene Lösungen zur Verfügung, die sich in ihrer Haltbarkeit, Flexibilität und Kosten unterscheiden. Wichtig ist, immer die Markierungslösung zu wählen, die zur Gefährdung, zum Verkehrsaufkommen und zur betrieblichen Organisation passt.
Bodenmarkierungsfarbe
Bodenmarkierungsfarbe ist eine klassische und häufig sehr langlebige Lösung. Sie wird meist spritz- oder rollenartig aufgebracht und eignet sich gut für:
- Hauptverkehrswege in Hallen, Lager und Produktionsbereichen
- dauerhafte Fluchtweg und Flächenkennzeichnungen
- Bereiche mit hohem Fahrzeug‑ und Fußverkehr
Vorteile von Bodenmarkierungsfarbe:
- hohe Widerstandsfähigkeit gegenüber mechanischer Beanspruchung
- gute Sichtbarkeit
- Möglichkeit, Farben klar abzusetzen und zu kombinieren
Der Einsatz von Farbe ist jedoch mit längeren Trocknungszeiten (Betriebsunterbrechung) und aufwendige Entfernung bei Änderungen verbunden.
Markierungsklebeband/Markierungsfolien
Markierungs-Klebebänder bzw. -folien sind eine flexible Alternative, vor allem bei hohen Qualitäts- und Sicherheitsanforderungen:
- gute Haftung auf vielen Untergründen
- sofort einsatzbereit ohne Trocknungszeit
- einfacher Austausch bei Veränderungen oder Reparaturen
Nachteile sind die begrenzte Lebensdauer bei stark beanspruchten Flächen sowie die Gefahr, dass Klebebänder durch Reinigung, Schmutz oder mechanische Belastung mit der Zeit abgelöst werden.
Erneuerungen der Markierungssysteme am Boden
Eine einmal angebrachte Bodenkennzeichnung bleibt in der Praxis nicht dauerhaft wie neu.
Typische Anzeichen für eine notwendige Erneuerung sind:
Verschleiß und Abnutzung:
- Verblichene oder abgeblätterte Farben, verschmierte oder abgeriebene Klebebänder
- Markierungen, die nur noch an einzelnen Stellen sichtbar sind oder durch Fahrzeug, Reinigungs- oder Schleifspuren unterbrochen sind
Überdeckung und Veränderungen:
- Neue Einrichtungen, Lagerflächen oder Veränderungen in der Hallenstruktur, die bestehende Markierungen teilweise überdecken oder inhaltlich unpassend machen
- Umbauten, Erweiterungen oder neue Prozesse, welche die ursprüngliche Verkehrs- und Fluchtwegführung verändern
Sichtbarkeit und Verständlichkeit:
- Markierungen, die bei schlechter Beleuchtung, durch Staubbildung oder durch glänzende Oberflächen kaum noch erkennbar sind
- Beschäftigte, die sich unsicher sind, was die Linien bedeuten, oder Hinweise geben, dass die Kennzeichnung verwirrend oder unklar wirkt
Damit Erneuerungen nicht vergessen werden, sollten Sie sie in bestehende Prüfungs- und Wartungsroutinen einbinden:
Regelmäßige Inspektionen:
- Einbau von Kennzeichnungsprüfungen in wiederkehrende Sicherheits- und Halleninspektionen (z.B. halbjährlich oder jährlich)
- Formularbasierte Checklisten, in denen Zustand, Sichtbarkeit und Verständlichkeit der Markierungen dokumentiert werden
Wartungsplanung:
- Definition von Wartungsintervallen je nach Belastung (z.B. täglich genutzte Hauptverkehrswege vs. selten genutzte Nebenwege)
- Festlegung, wer für die Prüfung und Erneuerung zuständig ist (Facility Management, Lagerleitung usw.). Hier können z.B. auch die jeweils für den Bereich zuständigen Sicherheitsbeauftragten bei der Überprüfung auf augenfällige Mängel unterstützen.
Mitarbeitende, die Defekte an den Bodenmarkierungen feststellen bzw. eine Einschränkung der Erkennbarkeit, sollten immer sofort die entsprechenden Stellen im Unternehmen benachrichtigen.
Professionelle Unterstützung für die Kennzeichnung von Verkehrswegen
Die Kennzeichnung von Verkehrswegen mit Bodenmarkierungen ist ein zentraler Bestandteil einer funktionierenden, sicheren und effizienten Betriebsorganisation. Wer die Flächen klar, einheitlich und rechtssicher markiert, reduziert Unfallrisiken, verbessert die Orientierung der Beschäftigten und stärkt die betriebliche Ordnung.
Gleichzeitig zeigt sich: Allein das Auftragen von Linien reicht nicht aus. Entscheidend sind eine durchdachte Planung, ein einheitliches Farb- und Kennzeichnungskonzept, eine saubere Umsetzung und eine regelmäßige Prüfung sowie Erneuerung der Markierungen.
Wenn Sie Unterstützung bei der Planung und Umsetzung Ihrer Verkehrs-‑ und Fluchtwegkennzeichnung wünschen, steht Ihnen die NEPTUN Umwelt- und Arbeitsschutz Ingenieur GmbH gern zur Seite.
IHR WEG ZU UNS
Sie finden uns an den beiden Standorten München-Taufkirchen und Winsen (Luhe).
Hier finden Sie die Routenplanung über GoogleMaps:
FAQ: Häufige Fragen zu Bodenmarkierungen im Betriebsgelände
Die Kennzeichnung von Verkehrswegen ist nicht freiwillig, sondern Teil der Arbeitsschutz und Sicherheitspflichten nach Arbeitsrecht:
- Die Arbeitsstättenverordnung (ArbStättV) verlangt, dass Arbeitsstätten so eingerichtet werden, dass Verkehrs und Fluchtwegen sicher und ausreichend bemessen sind.
- Wo Gefahren nicht vollständig beseitigt werden können, ist eine geeignete Sicherheits- und Gesundheitsschutzkennzeichnung erforderlich, z.B. durch Bodenmarkierungen.
- Für Lagerplätzen gilt zusätzlich, dass diese so eingerichtet werden müssen, dass sie Verkehrswege und Fluchtwegen nicht behindern.
Die Umsetzung dieser Vorgaben wird durch die ASR A1.3, A1.8 und A2.3 konkretisiert.
